X'inhi l-firxa ta 'krejn pont?

Il-krejnijiet tal-pont huma l-aktar tagħmir ta 'rfigħ użat komunement fil-ħwienet tax-xogħol. Il-medda ta 'krejn tal-pont tirreferi għad-distanza bejn il-linji taċ-ċentru taż-żewġ binarji fuq il-binarju tal-ġiri tagħha. Huwa indikat bħala: L. L-unità hija tipikament: M (metru).

Il-medda ta 'krejn tal-pont hija relatata direttament mat-tul tat-travu prinċipali tagħha u tinfluwenza d-disinn strutturali tat-travu ewlieni. Għalhekk, huwa parametru kritiku. Jekk il-bini tal-fabbrika tal-utent huwa strutturat bl-azzar, id-ditta tad-disinn tkun diġà ppjanat it-travi li jġorru t-tagħbija tal-krejn, il-binarji, u komponenti oħra. L-utent jista 'jiddetermina l-firxa tal-krejn tal-pont ibbażat fuq id-distanza minn ċentru għal ċentru bejn iż-żewġ binarji.

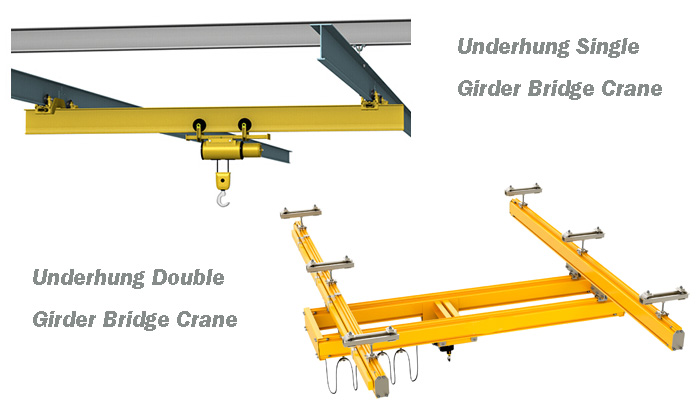

Għal faċilitajiet mgħammra b'strutturi tal-konkrit anzjani li jeħtieġu installazzjoni ta 'travi u binarji li jġorru t-tagħbija fuq it-truf tal-gable, id-distanza taċ-ċentru tal-binarju hija influwenzata b'mod sinifikanti mill-wisa' tal-bini. Biex tiġi żgurata l-installazzjoni u t-tħaddim xierqa tal-krejn tal-pont, għandha tinżamm spazju minimu ta '25 ċentimetru bejn il-binarji tal-krejn tal-pont b'gir wieħed u t-tarf tal-bini. Għal krejnijiet tal-pont b'żewġ travi, huwa meħtieġ spazju ta '40 ċm. L-utenti jistgħu jużaw din l-ispazju biex jinstallaw travi u binarji li jġorru t-tagħbija, kif ukoll jikkalkulaw il-firxa tal-krejn tal-pont.

Relazzjoni bejn il-firxa tal-krejn u l-firxa tal-bini Il-medda (wisa') ta 'bini ta' struttura tal-azzar u l-firxa ta 'krejn tal-pont huma kunċetti distinti. Il-wisa 'ta' bini ta 'ħanut tax-xogħol ta' struttura tal-azzar huwa fattur ewlieni li jinfluwenza l-firxa tal-krejn. Ġeneralment, li tkun taf il-medda tal-bini tippermetti l-kalkolu tal-firxa approssimattiva tal-girder tal-krejn. Il-metodu ta 'kalkolu għall-firxa tal-bini u l-firxa tal-krejn huwa kif ġej:

Lo = Lk + 2s, fejn Lo hija l-firxa tal-ħanut tax-xogħol, Lk hija l-firxa tal-krejn tal-pont, u S hija d-distanza bejn l-assi tar-raġġ tal-krejn tal-pont u l-assi tal-ħanut tax-xogħol. Għal workshops ta 'daqs medju, S huwa tipikament 0.75m. Eżempju (tweġiba għal referenza biss): Jekk krejn ta '10 tunnellati b'span ta' 16.5m huwa pprovdut, il-medda tal-workshop tiegħek għandha tkun 18m, bl-assi tal-workshop allinjat flush mat-tarf ta 'barra tal-kolonni. Jekk krejn ta '50 tunnellata b'span ta' 22.5m huwa pprovdut, agħżel span tal-bini ta '24m. F'dan il-każ, l-estensjoni tat-tarf ta 'barra tal-kolonni 250mm lil hinn mill-assi tal-bini hija xierqa (peress li t-tunnellaġġ akbar tal-krejn jeħtieġ sezzjoni trasversali tal-kolonna akbar, li potenzjalment jagħmel l-ispazju ta' 750mm insuffiċjenti għall-installazzjoni tat-travu tal-krejn).

Meta nikkalkulaw il-meded tal-krejn tal-pont, aħna tipikament nirreferu għad-distanza ta 'ġewwa bejn il-kolonni tat-tarf fil-bini (jiġifieri, il-wisa' interna tal-bini). It-tnaqqis ta '50 ċm minn din id-distanza ta' ġewwa jagħti l-firxa approssimattiva għal krejn b'travu wieħed. It-tnaqqis ta '80 ċm jagħti l-firxa approssimattiva għal krejn b'żewġ travi. Din il-medda kkalkulata taqbel mill-qrib mal-firxa attwali. Meta l-klijenti jagħmlu ordnijiet, aħna nipprovdu dijagramma tad-dejta dettaljata biex nikkonfermaw il-firxa preċiża.
